قد يكون توصيل عدة مصابيح LED 3 مم 12 فولت في دائرة معقدة أمرًا صعبًا ولكنه مجزٍ. باعتباري موردًا لمصابيح LED عالية الجودة مقاس 3 مم 12 فولت، فقد شهدت بشكل مباشر التطبيقات المتنوعة والتصميمات الإبداعية التي يبتكرها العملاء. في منشور المدونة هذا، سأشارك بعض الأفكار والإرشادات حول كيفية تحقيق ذلك بفعالية.
فهم أساسيات مصابيح LED 3 مم 12 فولت
قبل الغوص في الدوائر المعقدة، من المهم أن يكون لديك فهم قوي لمصابيح LED 3 مم 12 فولت. تتميز مصابيح LED هذه بأنها صغيرة الحجم، ويبلغ قطرها 3 مم، وهي مصممة للعمل بجهد 12 فولت. أنها تأتي في مجموعة متنوعة من الألوان، مثل الأخضر والأصفر والأحمر، ولكل منها خصائصها وتطبيقاتها الفريدة.

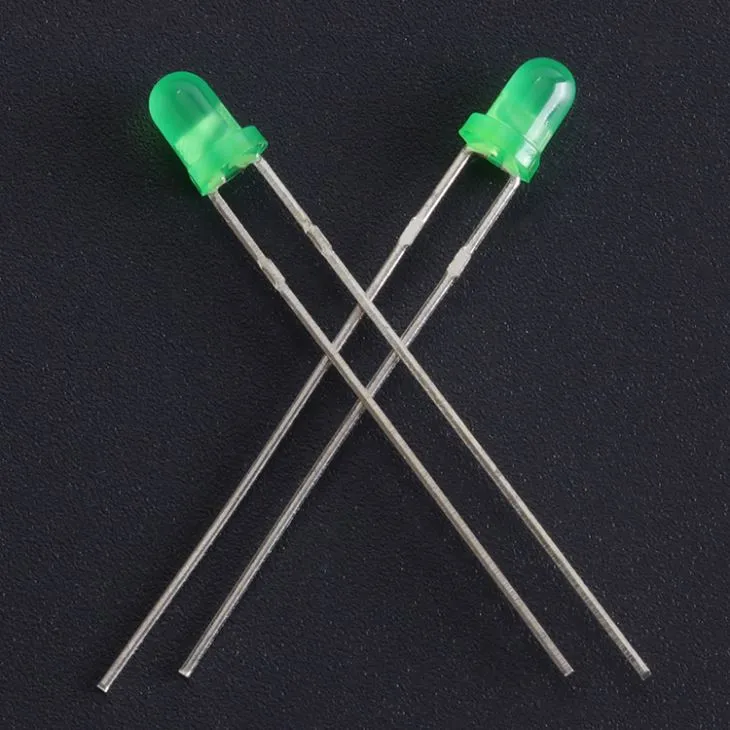

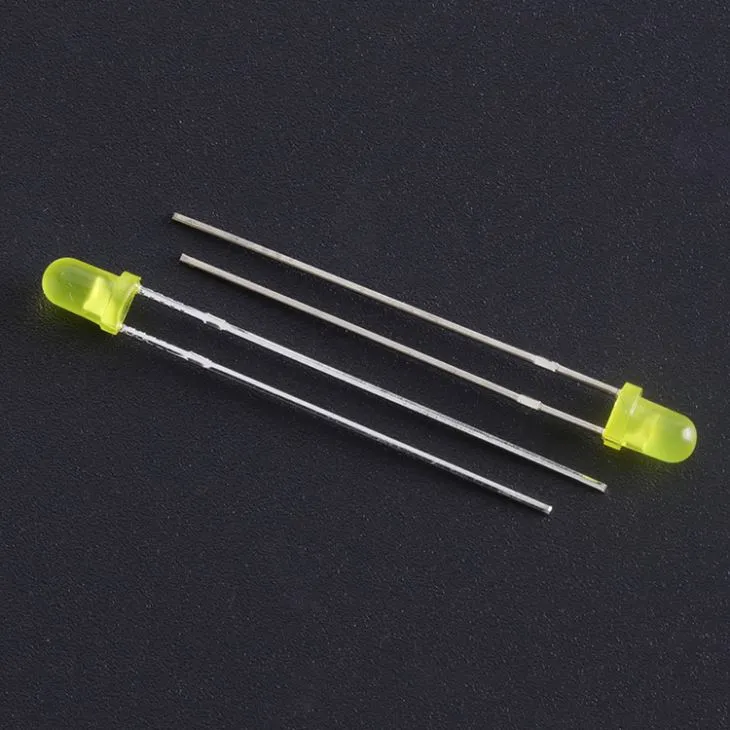

على سبيل المثال،لا يوجد إطار 3 مم أخضر Ledيعد خيارًا شائعًا للمؤشرات والإضاءة الخلفية نظرًا للون الساطع والحيوي. ال3 ملم LED أخضريقدم مخرجات ألوان مشابهة ولكن قد يكون لها عبوات مختلفة أو ميزات إضافية. ال3mm الأصفر بقيادة قمة مستديرةغالبًا ما يستخدم في التطبيقات التي تتطلب ضوءًا دافئًا وناعمًا.
التوصيلات التسلسلية والتوازية
هناك طريقتان أساسيتان لتوصيل مصابيح LED متعددة: على التوالي وعلى التوازي. كل طريقة لها مزاياها وعيوبها، ويعتمد الاختيار على المتطلبات المحددة لدائرتك.
اتصال السلسلة
في التوصيل المتسلسل، يتم توصيل الطرف الموجب لأحد مصابيح LED بالطرف السالب لمصباح LED التالي. الجهد عبر دائرة السلسلة بأكملها هو مجموع الفولتية عبر كل مؤشر LED فردي. بالنسبة لمصابيح LED بجهد 12 فولت، إذا قمت بتوصيلها على التوالي، فأنت بحاجة إلى التأكد من أن الجهد الإجمالي لمصدر الطاقة كافٍ لتشغيل جميع مصابيح LED.
على سبيل المثال، إذا كان لديك ثلاثة مصابيح LED بجهد 12 فولت متصلة على التوالي، فستحتاج إلى مصدر طاقة يمكنه توفير 36 فولت على الأقل (12 فولت × 3). إحدى المزايا الرئيسية للاتصال المتسلسل هي أنه يسمح لك باستخدام مقاوم واحد محدد للتيار للدائرة بأكملها، مما يبسط التصميم. ومع ذلك، إذا فشل أحد مصابيح LED في دائرة متتالية، فستتوقف الدائرة بأكملها عن العمل.
اتصال متوازي
في اتصال متوازي، يتم توصيل جميع الأطراف الموجبة لمصابيح LED معًا، ويتم توصيل جميع الأطراف السالبة معًا. الجهد عبر كل LED في دائرة متوازية هو نفس جهد مصدر الطاقة. بالنسبة لمصابيح LED 12 فولت، يمكنك استخدام مصدر طاقة 12 فولت لتشغيل مصابيح LED متعددة متصلة بالتوازي.
ومع ذلك، فإن كل LED في دائرة متوازية يتطلب تيارًا خاصًا به - مما يحد من المقاومة للتأكد من أن التيار عبر كل LED يقع ضمن قيمته المقدرة. إذا لم يتم ضبط حجم المقاومات بشكل صحيح، فقد تتلقى بعض مصابيح LED تيارًا أكثر من غيرها، مما يؤدي إلى سطوع غير متساوٍ أو حتى تلف مصابيح LED. تتمثل إحدى ميزات الاتصال المتوازي في أنه في حالة فشل أحد مصابيح LED، ستستمر مصابيح LED الأخرى في العمل.
إنشاء دائرة معقدة
قد تشتمل الدائرة المعقدة على مجموعة من التوصيلات المتسلسلة والمتوازية لتحقيق تأثير الإضاءة وتوزيع الطاقة المطلوب. فيما يلي خطوات إنشاء دائرة معقدة تحتوي على مصابيح LED متعددة مقاس 3 مم بجهد 12 فولت:
الخطوة 1: تحديد متطلبات الإضاءة
أولاً، حدد عدد مصابيح LED التي تحتاجها ومجموعة الألوان والسطوع المطلوب. سيساعدك هذا على تحديد مصدر الطاقة المناسب وطريقة الاتصال.
الخطوة 2: حساب متطلبات الطاقة
بناءً على عدد مصابيح LED وطريقة توصيلها، احسب إجمالي الطاقة التي تتطلبها الدائرة. على سبيل المثال، إذا كان لديك عشرة مصابيح LED بقوة 12 فولت، كل منها يستهلك طاقة 0.06 واط، فإن إجمالي الطاقة المطلوبة هو 0.6 واط (0.06 واط × 10).
الخطوة 3: حدد مصدر الطاقة
اختر مصدر طاقة يمكنه توفير الجهد والتيار المطلوبين. تأكد من أن مصدر الطاقة لديه القدرة الكافية للتعامل مع إجمالي استهلاك الطاقة للدائرة.
الخطوة 4: تصميم تخطيط الدائرة
ارسم تخطيط الدائرة، مع الإشارة إلى التوصيلات المتسلسلة والمتوازية لمصابيح LED. استخدم برنامجًا لتصميم الدوائر أو ورقة بسيطة وقلم رصاص لتخطيط المخطط.
الخطوة 5: حساب قيم المقاومة
لكل سلسلة أو مجموعة متوازية من مصابيح LED، احسب قيم المقاومة المناسبة للمقاومات المحددة للتيار. يمكنك استخدام قانون أوم (V = IR) لحساب قيم المقاومة، حيث V هو الجهد عبر المقاوم، وI هو التيار من خلال LED، وR هي المقاومة.
الخطوة 6: تجميع الدائرة
بمجرد حصولك على جميع المكونات، قم بتجميع الدائرة بعناية. قم بلحام مصابيح LED والمقاومات معًا وفقًا لتخطيط الدائرة. تأكد من أن جميع الاتصالات آمنة ولا توجد دوائر قصيرة.
الاختبار واستكشاف الأخطاء وإصلاحها
بعد تجميع الدائرة، من المهم اختبارها للتأكد من أنها تعمل بشكل صحيح. فيما يلي بعض النصائح للاختبار واستكشاف الأخطاء وإصلاحها:
اختبار
- استخدم مقياسًا متعددًا لقياس الجهد والتيار عند نقاط مختلفة في الدائرة. تأكد من أن الجهد الكهربي عبر كل LED يقع ضمن قيمته المقدرة، وأن التيار عبر كل LED يقع ضمن النطاق الآمن.
- تحقق من سطوع المصابيح. إذا كانت بعض مصابيح LED باهتة أكثر من غيرها، فقد يشير ذلك إلى وجود مشكلة في المقاومات المقيدة للتيار أو في الاتصال.
استكشاف الأخطاء وإصلاحها
- إذا لم يعمل واحد أو أكثر من مصابيح LED، فتحقق من التوصيلات للتأكد من أنها آمنة. يمكنك أيضًا استخدام جهاز اختبار الاستمرارية للتحقق من وجود أي انقطاع في الدائرة.
- إذا كانت مصابيح LED ساطعة جدًا أو خافتة جدًا، فاضبط قيم مقاومة التيار - المقاومات المحددة. قد تحتاج إلى إعادة حساب قيم المقاومة بناءً على قياسات الجهد والتيار الفعلية.
خاتمة
يتطلب توصيل عدة مصابيح LED 3 مم 12 فولت في دائرة معقدة فهمًا جيدًا للمبادئ الكهربائية والتخطيط الدقيق. باتباع الخطوات الموضحة في منشور المدونة هذا، يمكنك إنشاء دائرة تلبي متطلبات الإضاءة الخاصة بك وتوفر أداءً موثوقًا.
إذا كنت مهتمًا بشراء مصابيح LED عالية الجودة مقاس 3 مم 12 فولت لمشاريعك، فلا تتردد في الاتصال بنا للحصول على مزيد من المعلومات ومناقشة احتياجاتك المحددة. نحن ملتزمون بتقديم منتجات ودعم ممتازين لمساعدتك في تحقيق أهداف التصميم الخاصة بك.
مراجع
- كتب إلكترونية عن نظرية الدوائر الأساسية
- أوراق بيانات LED المقدمة من الشركات المصنعة
